1. Lỗi SC 610/611/612 là gì?

Đây là lỗi báo rằng BCU không thể truyền hoặc nhận dữ liệu từ ADF, dẫn đến việc khay nạp tài liệu không hoạt động đúng cách.

Mã lỗi theo từng trường hợp:

SC 610 – Mất kết nối dữ liệu giữa BCU và ADF.
SC 611 – BCU không nhận được tín hiệu phản hồi từ ADF.
SC 612 – Lỗi giao tiếp kéo dài hoặc sai sót nhiều lần.

2. Nguyên Nhân Gây Ra Lỗi SC 610/611/612

Dựa trên thực tế sửa chữa nhiều dòng Ricoh MP, nguyên nhân chủ yếu gồm:

✔ 1. Cáp truyền dữ liệu từ ADF xuống Main BCU bị lỏng hoặc đứt

Cáp Flat hoặc dây tín hiệu lâu ngày bị oxy hóa hoặc bị chuột cắn.

✔ 2. Board ADF bị lỗi

Lỗi IC, chập nguồn, mất tín hiệu.

✔ 3. Board BCU của máy bị lỗi

Không điều khiển được ADF hoặc gửi tín hiệu sai.

✔ 4. Sensor trong ADF bị hỏng

Khi sensor đứng máy, BCU sẽ không nhận tín hiệu.

✔ 5. Cơ cấu kéo giấy ADF bị kẹt

Gây lỗi khi gửi tín hiệu giao tiếp.

✔ 6. Nguồn cấp cho ADF không ổn định

Lỏng jack cấp nguồn hoặc cháy cầu chì nhỏ.

3. Triệu Chứng Khi Máy Bị Lỗi SC 610/611/612

Không thể nạp giấy tự động từ ADF
ADF không quay, không nhận lệnh scan/copy
Máy đứng màn hình và hiện mã SC
Scan từ mặt kính được nhưng scan ADF không hoạt động
Kêu tạch tạch nhẹ trong ADF → lỗi sensor

4. Hướng Dẫn Khắc Phục Lỗi SC 610/611/612 Trên Ricoh

Bước 1: Khởi động lại máy và reset lỗi

Tắt nguồn máy bằng công tắc chính
Chờ 10 giây
Bật lại máy

Nếu lỗi do giao tiếp tạm thời → sẽ hết.

Bước 2: Kiểm tra dây cáp ADF – BCU

Mở nắp ADF
Kiểm tra cable flat hoặc dây tín hiệu
Rút ra – cắm lại chắc chắn
Quan sát xem có bị:
- Oxy hóa
- Đứt
- Gãy

Nếu hư → thay mới.

Bước 3: Kiểm tra jack nguồn cấp cho ADF

Nhiều trường hợp ADF không có điện → BCU báo lỗi.

Kiểm tra jack nguồn 24V và 5V lên ADF
Đo nguồn nếu có đồng hồ

Nếu mất nguồn → kiểm tra lại PSU hoặc dây nguồn lên ADF.

Bước 4: Kiểm tra Board ADF

Board ADF thường nằm ở vị trí sau nắp ADF.

Lỗi thường gặp:

Cháy IC
Chập nguồn
Mất giao tiếp

Nếu phát hiện mùi khét hoặc board bị cháy → thay board.

Bước 5: Kiểm tra các cảm biến trong ADF

Vệ sinh cảm biến:

Sensor nạp giấy
Sensor tách giấy
Sensor đuôi giấy

Dùng cồn và khăn mềm để vệ sinh.

Bước 6: Kiểm tra cơ cấu kéo giấy ADF

Kiểm tra bánh răng
Kiểm tra curoa
Kiểm tra motor ADF

Nếu motor đứng → máy sẽ báo SC 610/611/612.

Bước 7: Kiểm tra hoặc thay BCU (nếu cần)

Sau khi thử các bước trên mà lỗi vẫn còn → khả năng cao:

Lỗi chân cáp ADF trên BCU
IC giao tiếp trên BCU bị hỏng

Lúc này cần kỹ thuật chuyên môn để sửa hoặc thay BCU.

5. Cách Reset Lỗi Sau Khi Sửa Xong

Vào chế độ kỹ thuật:

Nhấn Clear Mode → 107 → giữ Clear/Stop 5 giây
Chọn SP Mode
Chọn SP 5-810 (Error Clear)
Nhấn OK → tắt máy → bật lại

6. Khi Nào Cần Gọi Kỹ Thuật?

Không có kinh nghiệm tháo ADF
Board ADF hoặc BCU bị lỗi
Không xác định được nguồn cấp
Lỗi xuất hiện liên tục sau khi reset

Câu hỏi thường gặp

1. Lỗi SC 610 và 611 khác nhau không?

Có:

SC 610: Mất kết nối ban đầu
SC 611: Không phản hồi tín hiệu
SC 612: Lỗi giao tiếp lặp lại nhiều lần

2. Restart máy có hết lỗi không?

Có thể, nếu do lỗi tạm thời; nếu do phần cứng thì không.

3. Có nên tự sửa không?

Chỉ nên kiểm tra cáp và vệ sinh sensor. Không nên tháo sâu nếu không có kinh nghiệm.

4. Khi nào cần gọi kỹ thuật?

ADF không hoạt động
Lỗi lặp lại nhiều lần
Cáp, board, nguồn ADF có dấu hiệu hỏng

Lỗi SC 611 trên máy photocopy Ricoh là sự cố liên quan đến việc mất tín hiệu hoặc lỗi truyền dữ liệu từ ADF về main điều khiển BCU. Tuy nhiên, đây không phải là lỗi quá phức tạp và hoàn toàn có thể khắc phục nếu bạn thực hiện đúng quy trình.

Bằng cách kiểm tra dây cáp kết nối ADF, vệ sinh hoặc thay thế ống Ferrite Bead, và kiểm tra tình trạng của main BCU, bạn có thể nhanh chóng xác định nguyên nhân và xử lý dứt điểm lỗi SC 611.

Để hạn chế lỗi tái diễn, hãy luôn bảo trì định kỳ, vệ sinh cáp – cảm biến – cơ cấu ADF đúng cách. Việc này giúp máy photocopy Ricoh hoạt động ổn định, trơn tru và bền bỉ hơn trong thời gian dài.

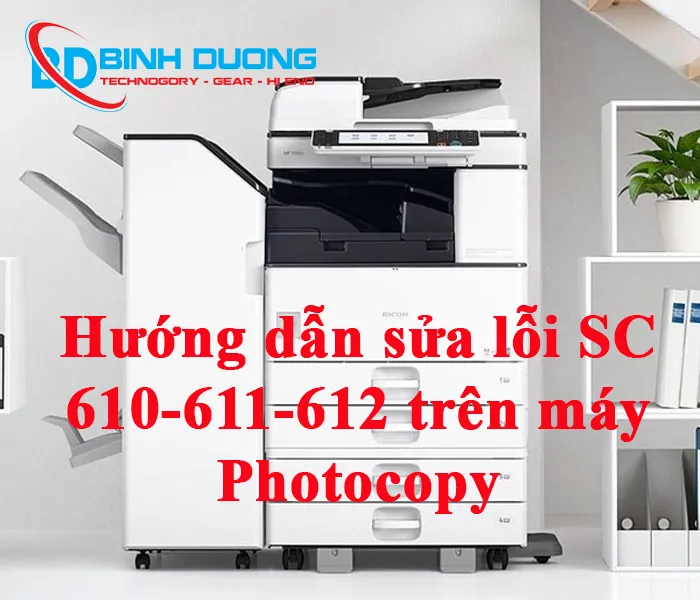

Hướng dẫn sửa lỗi SC 610-611-612 trên máy Photocopy Ricoh
