1. Lỗi SC 569 là gì?

SC 569 là lỗi báo máy không thể test được cơ cấu nâng – hạ lô ép khi khởi động.

Cụm nâng lô ép sẽ được motor điều khiển và sensor giám sát. Nếu motor không quay, quay yếu, bị kẹt hoặc sensor không phản hồi → máy sẽ báo SC 569.

2. Nguyên nhân thường gặp gây lỗi SC 569

✓ 1. Motor nâng hạ lô ép bị hỏng hoặc kẹt

– Motor yếu, không quay
– Motor cháy
– Bánh răng mòn, kẹt cơ khí

✓ 2. Sensor vị trí lô ép lỗi hoặc bẩn

Sensor có nhiệm vụ xác định vị trí ban đầu của lô ép.
Khi sensor báo sai → máy không thể test → báo SC 569.

✓ 3. Dây kết nối đến motor / sensor tiếp xúc kém

– Lỏng socket
– Oxy hóa chân tiếp xúc
– Đứt dây do nhiệt độ cụm sấy cao

✓ 4. Cơ cấu nâng hạ lô ép bị kẹt

– Bụi mực, giấy vụn
– Cánh tay nâng ép mòn
– Trục lô ép cứng

✓ 5. Lỗi BCU hoặc mạch điều khiển cụm sấy (hiếm gặp)

3. Vị trí các bộ phận liên quan đến lỗi SC 569

Motor nâng hạ và sensor lô ép nằm ngay đầu ngoài của cụm sấy, kết nối bằng jack 3 chân màu trắng.
Khi tháo cụm sấy, bạn sẽ thấy motor nhỏ và sensor nằm cạnh nhau.

4. Cách kiểm tra và sửa lỗi SC 569 chi tiết

Bước 1: Tắt máy & tháo cụm sấy ra ngoài

– Ngắt nguồn chính
– Tháo cụm sấy
– Kiểm tra khu vực motor nâng hạ

Bước 2: Kiểm tra motor nâng hạ lô ép

✔ Thử xoay bằng tay xem cơ cấu có kẹt không
✔ Dùng nguồn 24V thử cấp cho motor
✔ Nếu motor không quay hoặc quay yếu → thay mới

Motor lỗi là nguyên nhân phổ biến nhất.

Bước 3: Kiểm tra và vệ sinh sensor vị trí

– Sensor nằm cạnh motor
– Vệ sinh bằng cồn hoặc dung dịch vệ sinh chuyên dụng
– Kiểm tra sensor có nứt, lỏng hoặc không phản hồi không
– Nếu sensor hỏng → thay mới

Bước 4: Kiểm tra các bánh răng và cơ khí nâng hạ

– Kiểm tra bánh răng có bị mòn, rơ, gãy không
– Kiểm tra trục lô ép có chuyển động mượt hay bị cứng
– Loại bỏ giấy vụn hoặc bụi mực gây kẹt

Bước 5: Kiểm tra jack cắm và dây kết nối 3 chân trắng

– Cắm lại chắc chắn jack 3 chân
– Kiểm tra dây có bị cháy xém do nhiệt
– Vệ sinh đầu socket

Bước 6: Lắp lại và test lại máy

Nếu đã vệ sinh, sửa chữa hoặc thay thế:

Tiến hành reset lỗi theo SP Mode:

Nhấn Clear Mode
Bấm 107
Nhấn giữ Clear/Stop trong 5 giây
Tắt công tắc nguồn chính
Bật lại máy

Máy sẽ tự test cơ cấu nâng hạ lô ép.

5. Khi nào nên thay trọn bộ cụm sấy?

Nên thay full cụm sấy nếu:

– Motor nâng hạ và sensor đã thay nhưng máy vẫn báo
– Bánh răng hoặc cơ cấu ép mòn nặng
– Lô ép bị cứng, không nâng/hạ trơn tru
– Máy in lâu năm, cụm sấy đã quá tuổi thọ

6. Dịch vụ sửa lỗi SC 569 tại Bình Dương Computer

Chúng tôi nhận:

✔ Sửa lỗi SC 569 nhanh chóng
✔ Thay motor nâng hạ, sensor lô ép
✔ Sửa hoặc thay cụm sấy Ricoh
✔ Có mặt tận nơi – Giá tốt nhất Bình Dương

Hotline kỹ thuật: 0973184699
Bình Dương Computer – Chuyên sửa máy photocopy Ricoh

Tóm lại , lỗi SC 569 trên máy photocopy Ricoh có thể gây gián đoạn công việc, nhưng với những bước kiểm tra và khắc phục đã nêu, bạn có thể dễ dàng xử lý vấn đề này. Đừng quên thực hiện bảo trì định kỳ để tránh lỗi phát sinh trong tương lai. Nếu bạn cần thêm thông tin hoặc hướng dẫn chi tiết hơn, có thể liên hệ bộ phận kỹ thuật của BINDUONG COMPUTER , chúc bạn sức khỏe và thành công !

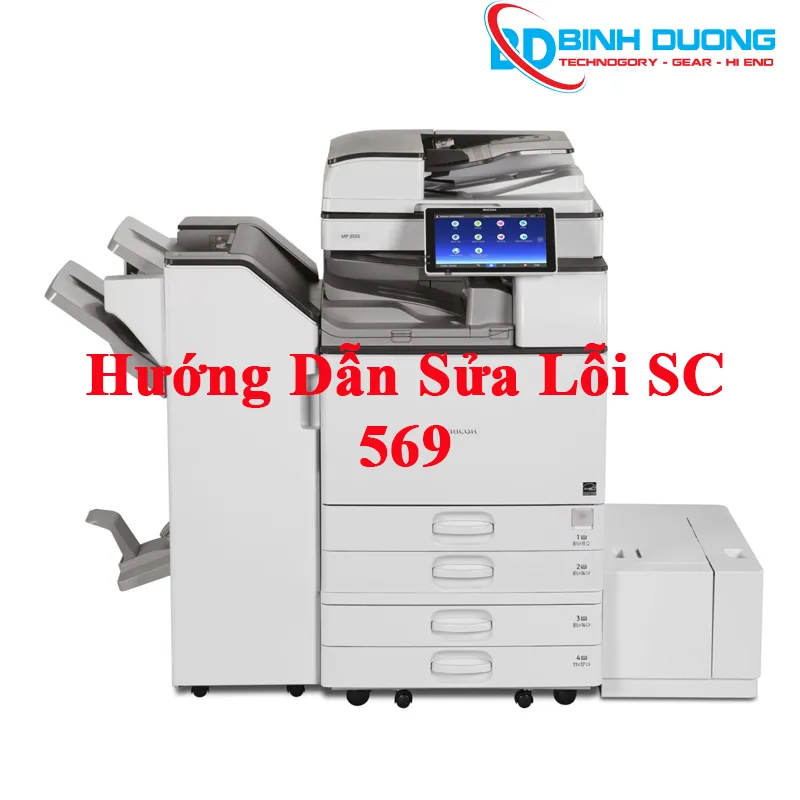

Hướng Dẫn Sửa Lỗi SC 569 Trên Máy Photocopy Ricoh
