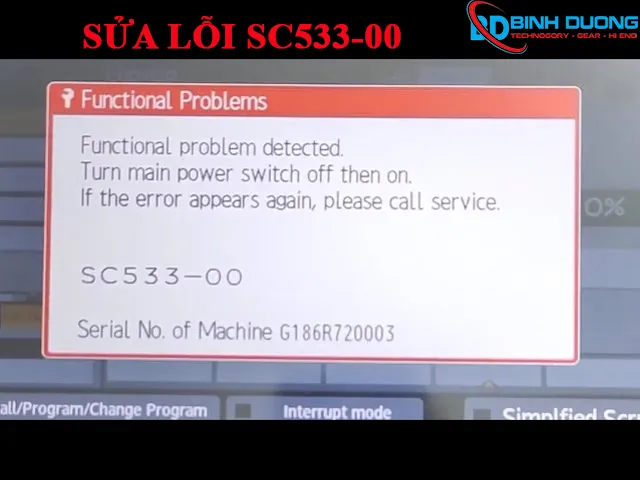

Lỗi SC 533 là một trong những lỗi nghiêm trọng liên quan đến hệ thống gia nhiệt IH (Induction Heating) của các dòng máy photocopy Ricoh đời mới. Khi lỗi này xảy ra, máy sẽ không thể khởi động, để tránh hư hỏng cụm sấy và bảo vệ an toàn cho thiết bị. Trong bài viết dưới đây của Bình Dương Coputer , chúng tôi sẽ giải thích SC 533 là gì, nguyên nhân chính, cách kiểm tra và hướng dẫn sửa lỗi chi tiết giúp bạn xử lý nhanh và chính xác nhất.
SC 533 = Lỗi quạt hút IH (IH Exhaust Fan Error)
Đây là quạt chuyên dùng để:
Tản nhiệt cho cụm sấy IH
Giảm nhiệt độ bên trong máy
Hút khí nóng ra ngoài để bảo vệ linh kiện
Khi quạt IH không chạy hoặc chạy không đúng tốc độ, máy sẽ ngay lập tức báo SC 533 và ngừng hoạt động.
Dựa trên thực tế sửa chữa, lỗi này thường xuất phát từ các nguyên nhân sau:
Mòn bạc đạn
Quạt không quay hoặc quay yếu
Kêu to, rung, giật cục
Cháy cuộn quạt
Bụi bám dày khiến quạt quay chậm
Vật cản chạm vào cánh quạt
Cánh quạt bị gãy, lệch
Dây quạt lỏng
Chân tiếp xúc bẩn
Đứt ngầm dây quạt
IC điều khiển tốc độ quạt lỗi
Board cấp nguồn lỗi
Máy không nhận được tín hiệu quạt → báo SC533.
Máy không vào Ready
Báo lỗi ngay khi bật nguồn
Cụm sấy nóng bất thường
Máy dừng giữa chừng khi đang photo
Quạt IH kêu lạ hoặc không quay
Quan sát quạt khi bật máy
Xem quạt có quay không
Nghe xem có tiếng kêu bất thường
Kiểm tra cánh quạt có bị gãy / kẹt không
✔ Nếu quạt không quay → kiểm tra motor quạt.
Tháo quạt ra khỏi máy
Dùng cọ + hơi thổi sạch bụi
Lau trục quạt, cánh quạt
Kiểm tra xem có vật lạ mắc vào không
✔ Bụi bẩn lâu ngày làm quạt quay yếu → máy báo SC533.
Dùng đồng hồ đo điện áp cấp cho quạt
Cấp nguồn ngoài thử chạy quạt
Nếu quạt quay yếu hoặc không chạy → thay mới
Những dấu hiệu quạt hỏng:
Rung mạnh
Quay lúc được lúc không
Kêu sàn sạt
Nóng bất thường
Rút jack cắm – vệ sinh chân cắm
Kiểm tra dây có đứt ngầm không
Dùng đồng hồ đo thông mạch dây quạt
✔ Dây lỏng → tín hiệu FG lỗi → SC533.
Một số quạt có tín hiệu tốc độ đưa về main.
Nếu FG không đúng → SC533.
Kiểm tra tín hiệu từ quạt về
Nếu tín hiệu không đổi → thay quạt
Rất hiếm khi lỗi do main, nhưng vẫn nên kiểm tra nếu:
Quạt tốt
Dây tốt
Jack tốt
→ Máy vẫn báo SC533.
Kiểm tra:
IC điều khiển quạt
Điện áp cấp ra chân quạt
Test thử với quạt khác
Sau khi sửa xong, tiến hành reset:
Nhấn Clear Mode
Nhập 107
Giữ Clear/Stop 5 giây
Vào SP Mode
Chọn SP 5-810 (SC Reset)
Tắt mở nguồn lại
✔ Quạt không quay
✔ Quạt kêu to
✔ Cánh quạt gãy
✔ Quạt chạy lúc được lúc không
✔ Đo cuộn quạt không lên trở
Thay quạt mới giúp máy chạy ổn định, tránh cháy cụm sấy IH.
1. SC 533 là lỗi gì?
SC 533 là lỗi quạt hút IH (Induction Heating) trong cụm sấy hoạt động bất thường hoặc không quay.
2. Nguyên nhân chính gây lỗi SC 533?
– Quạt hút IH bị kẹt hoặc hư.
– Dây kết nối quạt lỏng, đứt.
– Cụm sấy quá nóng.
– Sensor nhiệt báo sai.
3. Cách xử lý nhanh?
– Tắt máy 5 phút rồi bật lại.
– Vệ sinh quạt, kiểm tra dây kết nối.
– Kiểm tra sensor nhiệt.
4. Khi nào cần thay quạt hút IH?
Khi quạt quay yếu, kêu lớn, hoặc không quay dù đã cấp nguồn kiểm tra.
5. Có nên tự sửa không?
Không nên nếu bạn không có kinh nghiệm, vì liên quan đến cụm sấy – nhiệt độ cao.
6. Gọi kỹ thuật khi nào?
Khi vệ sinh và reset không hết lỗi, hoặc nghi quạt/sensor/cụm sấy hư.
Lỗi SC 533 trên máy photocopy Ricoh có thể gây khó khăn trong quá trình sử dụng. Tuy nhiên, với hướng dẫn chi tiết ở trên, bạn có thể tự mình kiểm tra và khắc phục lỗi này. Đừng ngần ngại liên hệ với chúng tôi nếu bạn cần hỗ trợ kỹ thuật. Hãy đảm bảo máy photocopy của bạn luôn hoạt động ổn định và hiệu quả! chúc bạn fix lỗi thành công , xin chào
